Měřící zařízení SHARK III 6 sond, LCD27", software AURORA

kód produktu: BL26-SHA51

Podrobný popis

• SHARK III – Univerzální elektronický diagnostický a měřící systém
  • Snadno ovladatelný univerzální měřící elektronický systém, určený pro diagnostiku a opravy
  • Zajišťuje spolehlivé, přesné a opakované výsledky na všech měřících bodech
  • Měření se systémem probíhá stejně jako mechanické, ale je mnohem snadnější
  • Díky ultrazvukové technologii a vysoce rozvinutému systému je systém Shark velmi uživatelsky přívětivý
  • Jednoduché zaškolení a instinktivní obsluha
  • Skvělý doplněk pro všechny polohovací systémy Blackhawk® a mnoho dalších přístrojů
• Tři hlavní části:
  • Ultrazvukové emitující sondy s magnetickou přípojkou
  • Měřící nosník
  • Konzola s počítačem, USB flash disk, klávesnice, barevný monitor a zásuvky pro příslušenství
• Princip
  • Rychlost zvuku a trigonometrie přesně určí každý měřící bod

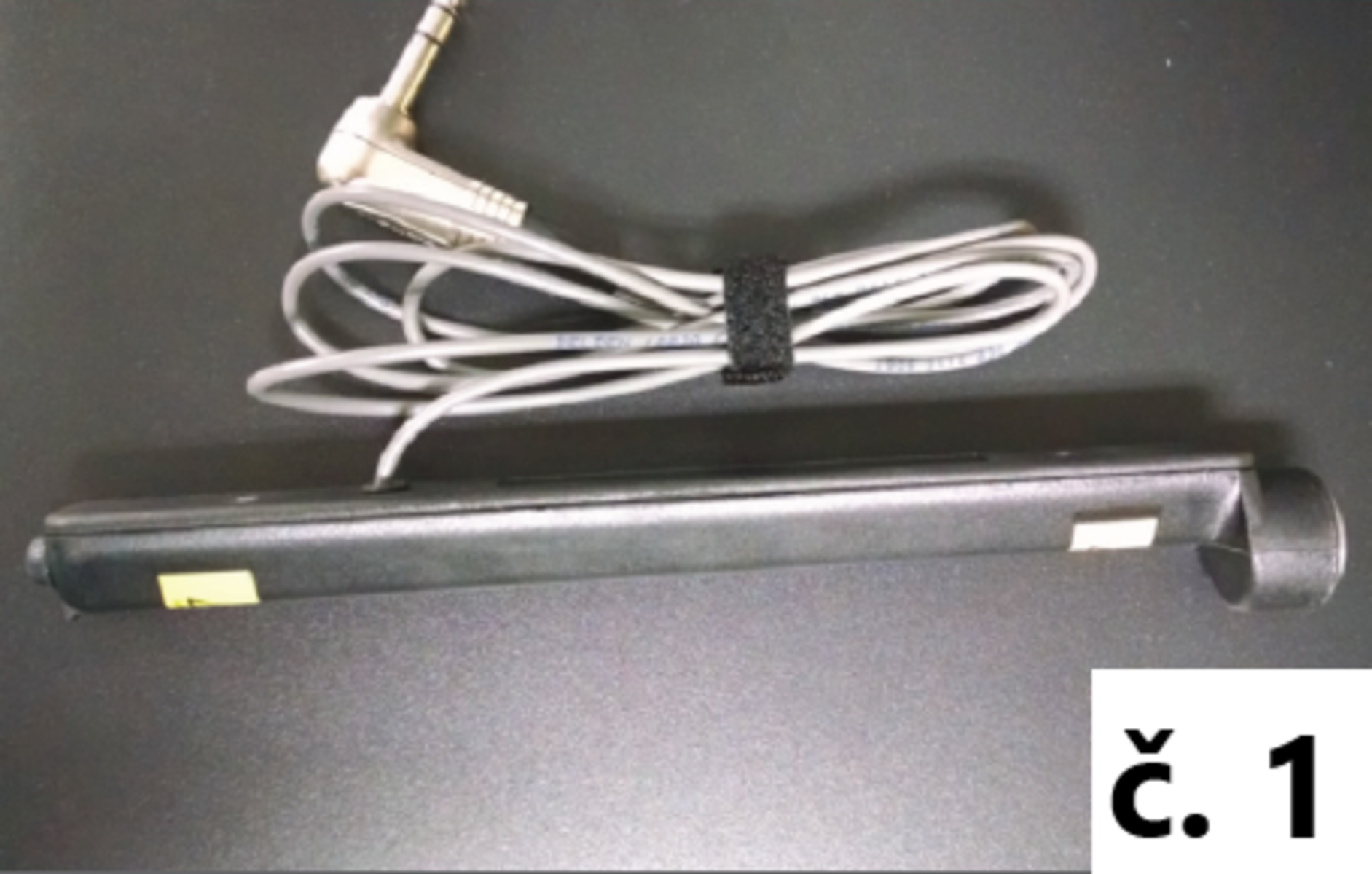

  • Emitující sondy (viz obr. č. 1) – SH102

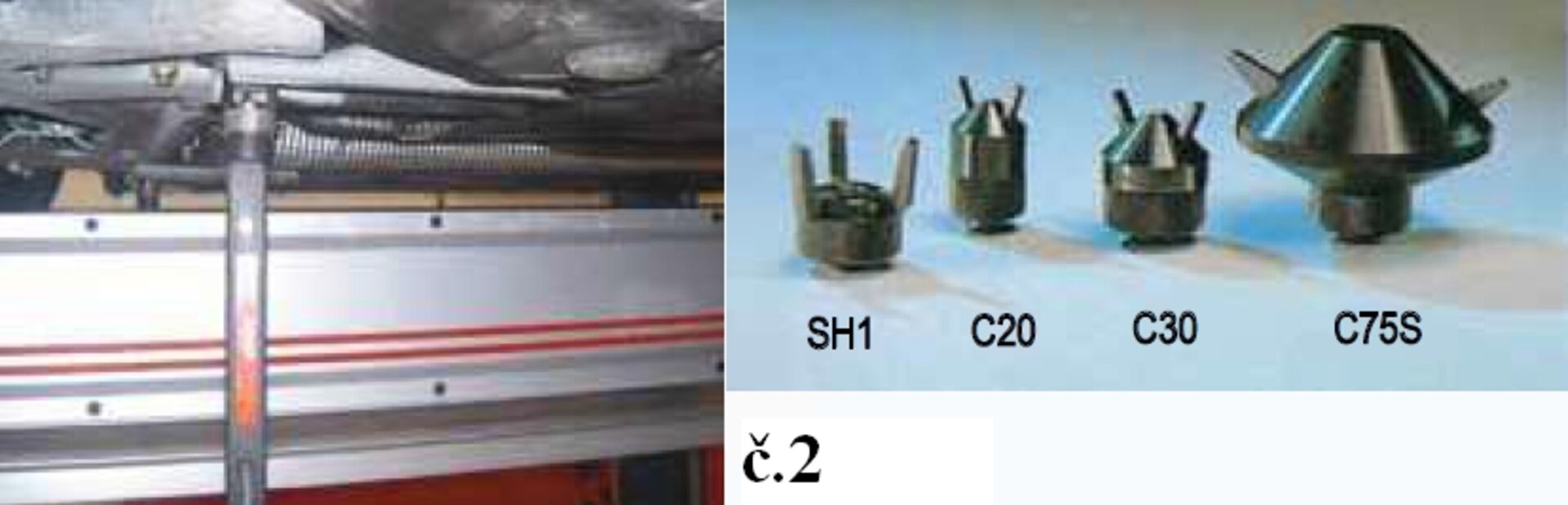

  • Mikrofony pro příjem (viz obr. č. 2) – SH1, C20, C30, C75S
• Diagnostika

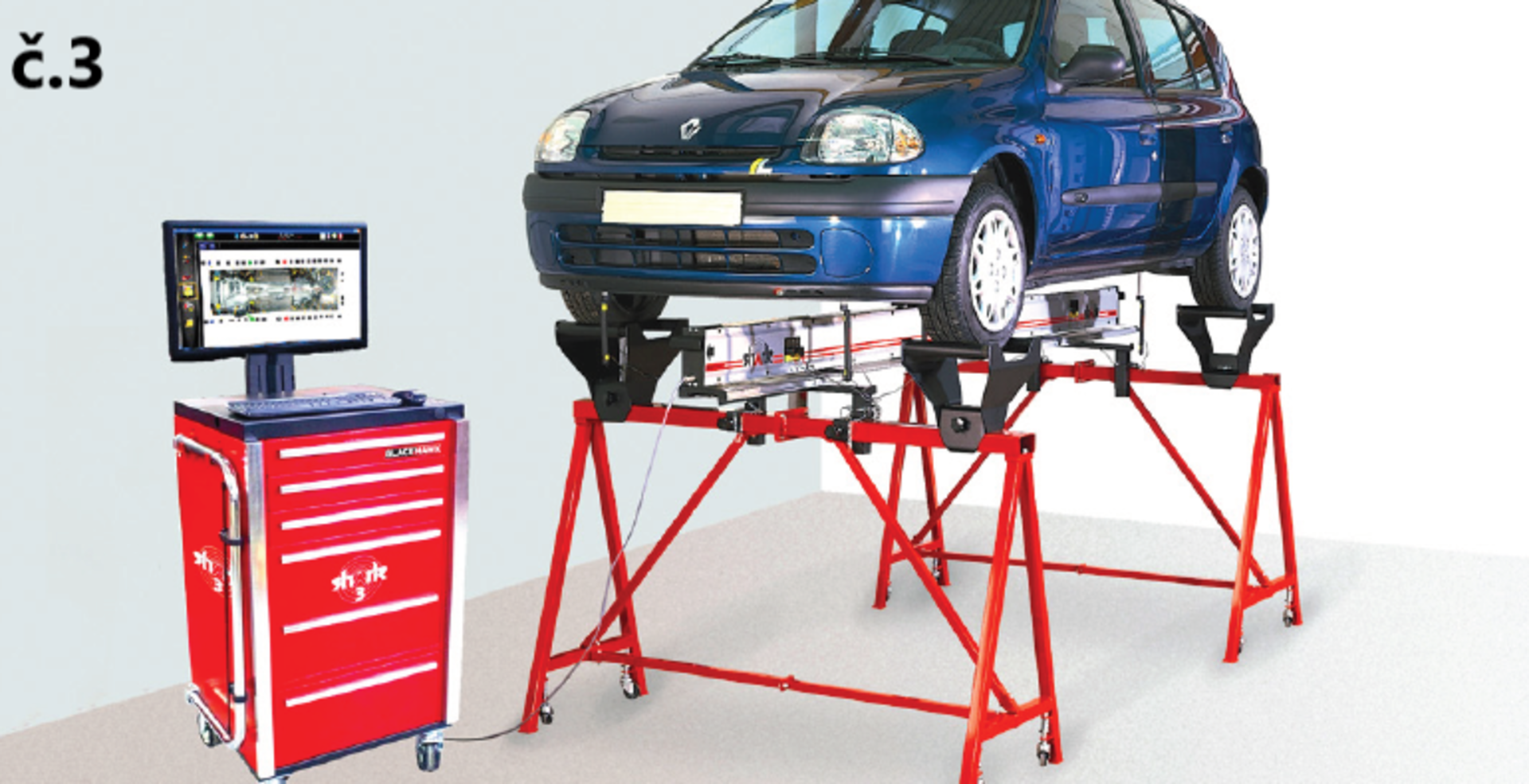

  • Diagnostické stojany (viz obr. č. 3) – 96486

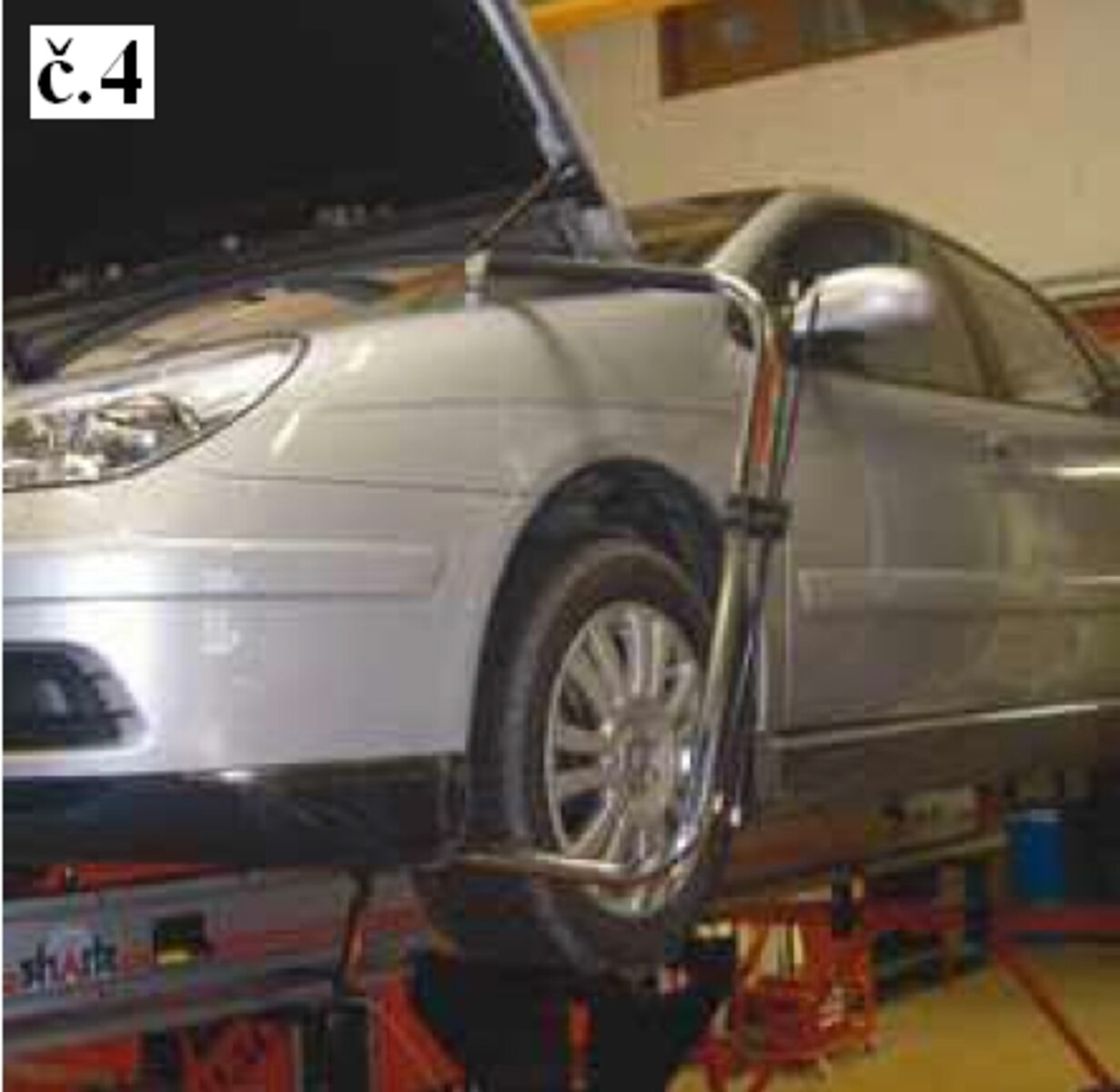

  • Měření horních zkušebních bodů karoserie (Mc Pherson) – SH101; (viz obr. č. 4)

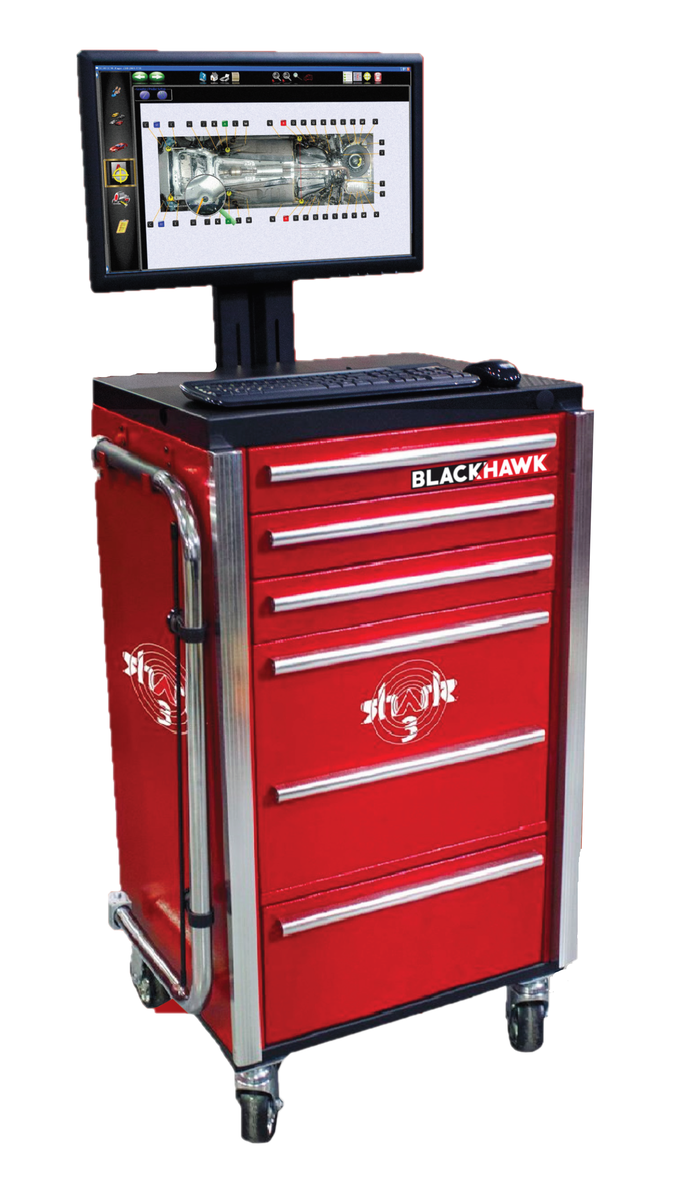

• Nová konzola SHARK se softwarem AURORA V10.2
  • Nový, stylový design konzoly

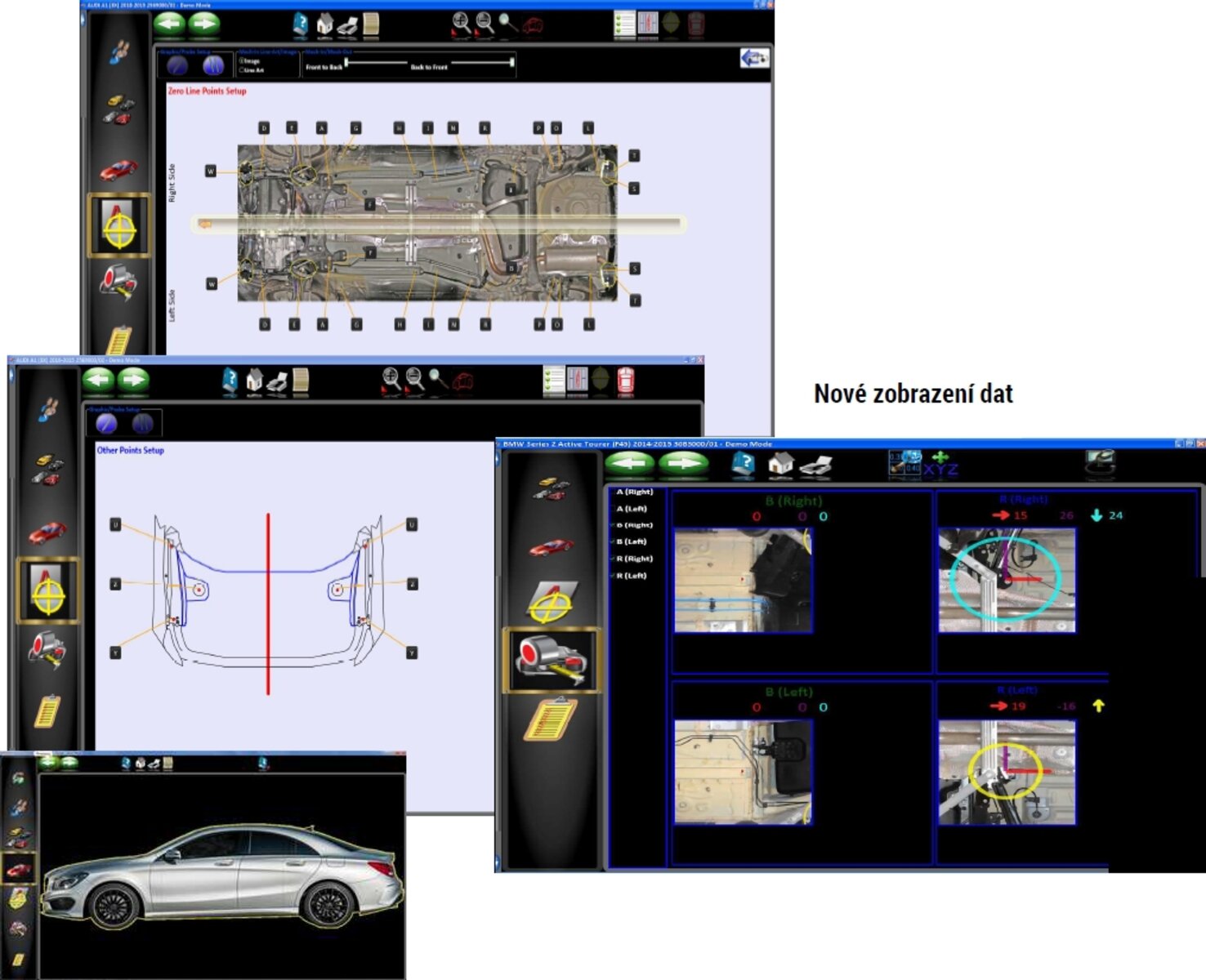

  • Nové zobrazení dat (viz obr.)

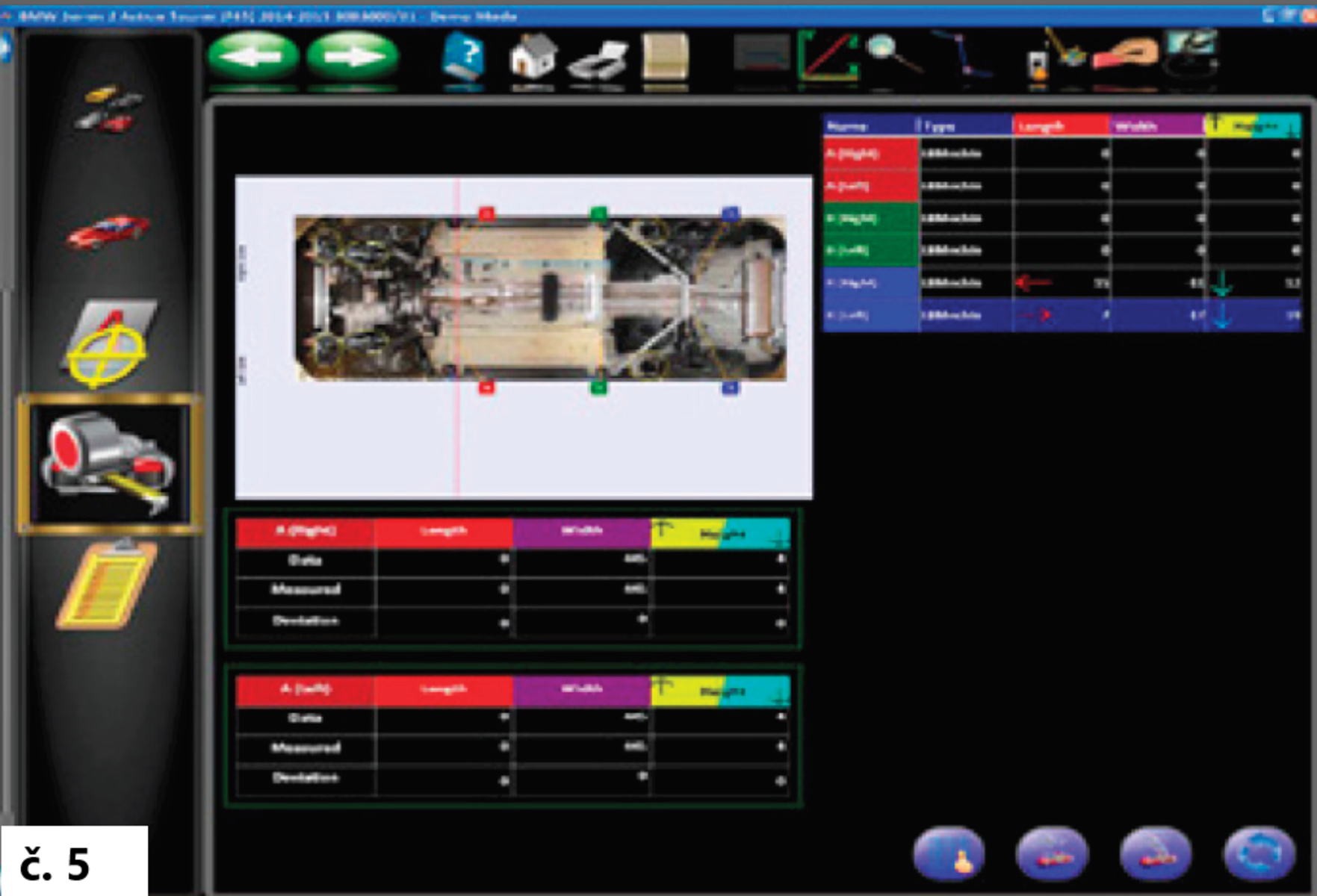

  • Dvojklikem na obrázek vozidla vyvoláte okno s větším obrázkem vozidla, jehož velikost se dá měnit a může být přesouváno po obrazovce. Zde bylo umístěno pod tabulku změřených bodů. (viz obr. č. 5)

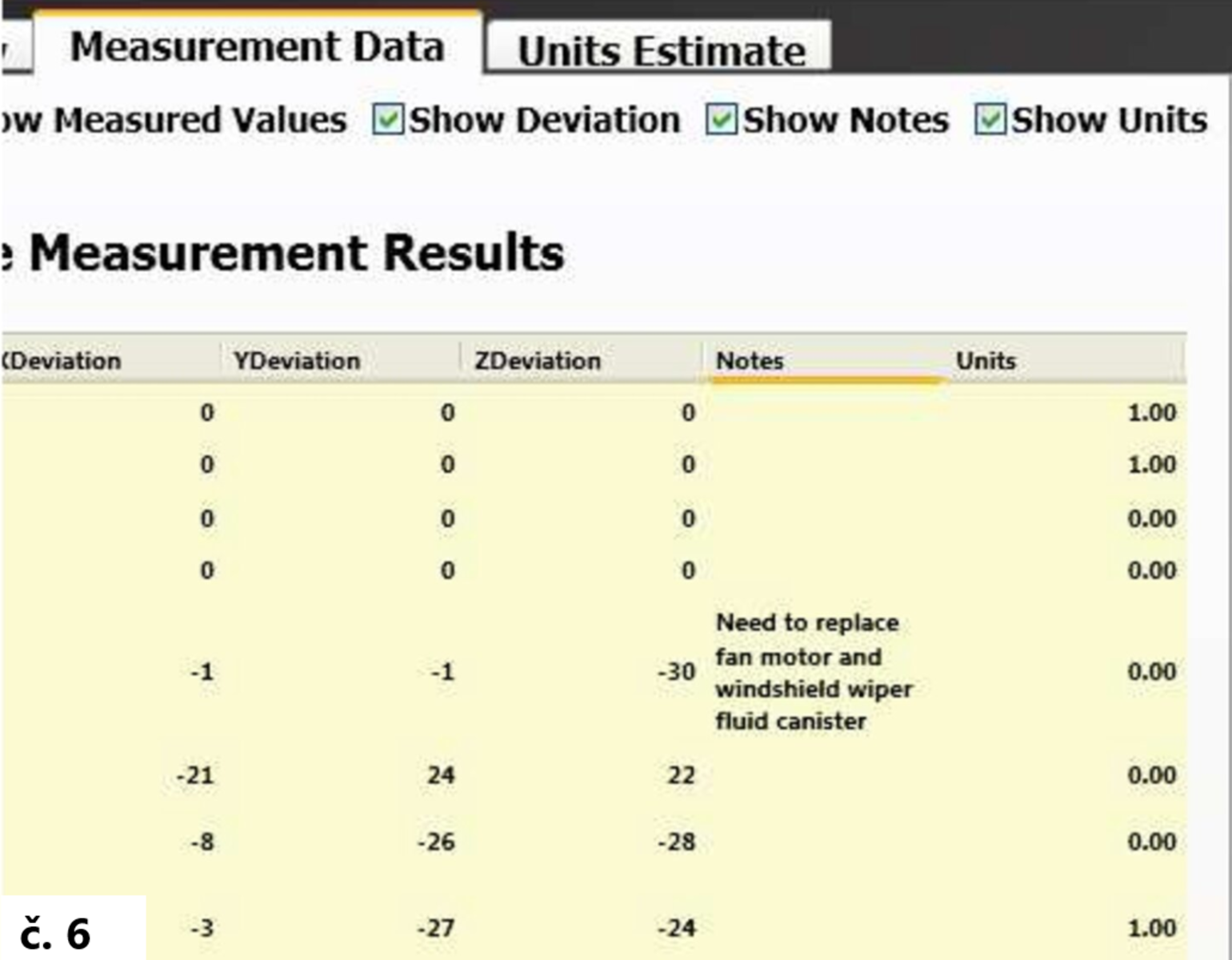

  • Můžete přidávat poznámky k jednotlivým bodům uvedeným v tabulce naměřených údajů nebo ve zprávách o poškození. (viz obr. č. 6)

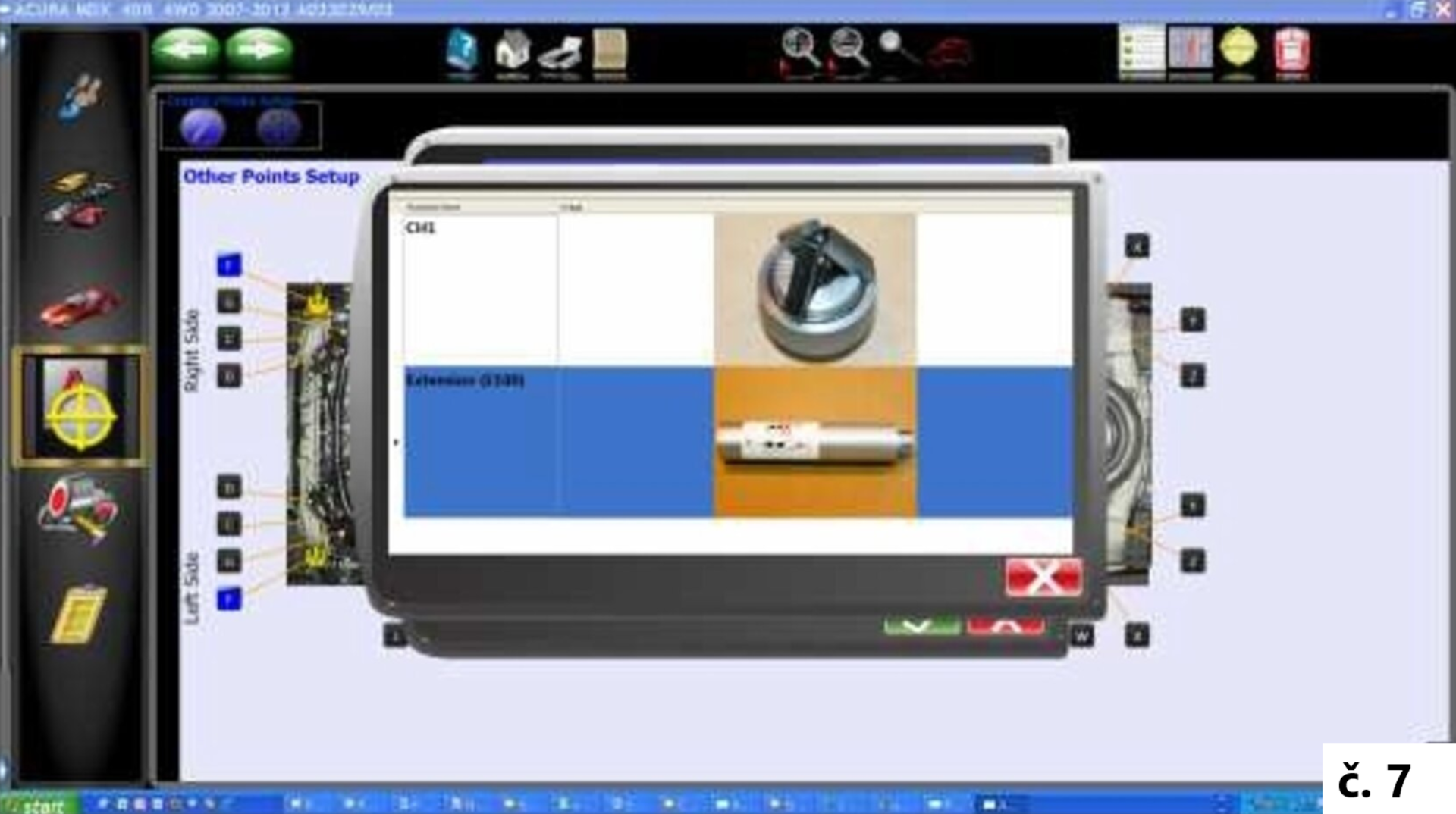

  • Uživatelé si mohou prohlédnout obrázek nutného příslušenství kliknutím na příslušenství uvedené na řádku „Selected Accessories“ okna s údaji bodů. Mohou si také prohlédnout foto bodu. (viz obr. č. 7)

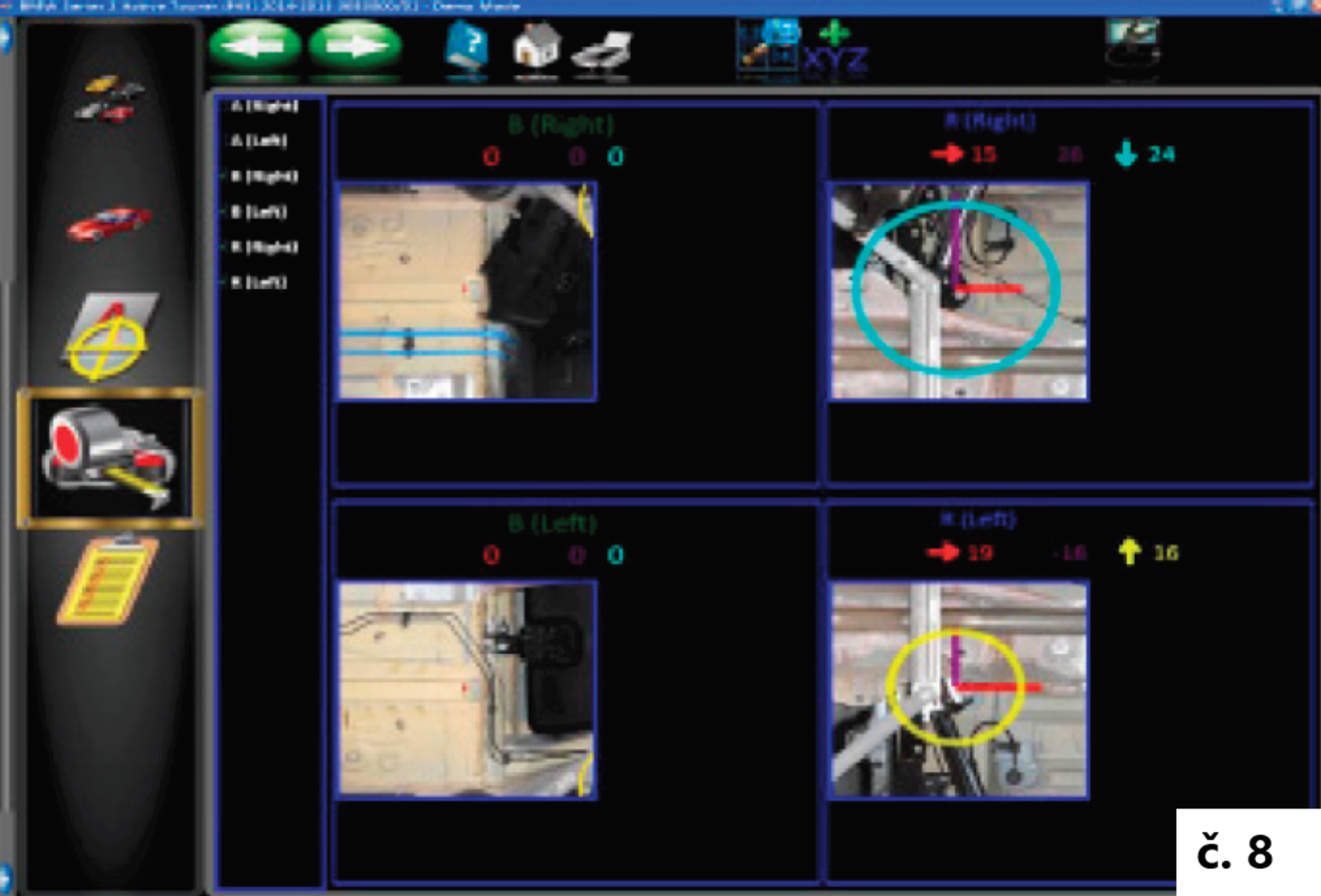

• (viz obr. č. 8):
  • Na obrazovce měření mezi body se používají barevné čáry pro znázornění typu poškození objeveného na vozidle. Když jsou naměřené vzdálenosti kratší než by měly být, jsou zobrazené čáry červené. Pokud jsou naměřené vzdálenosti delší než by měly být, jsou čáry modré, a pokud je rozdíl do 1 mm, čáry jsou zelené.
  • Do databáze vozidel může být nahrána aktualizace jednotlivého vozidla jako „User Vehicle“ (vlastní vozidlo) nahráním souborů zaslaných koncovému uživateli emailem.
  • Program byl optimalizován, aby se zrychlil přechod z jedné operace ke druhé.

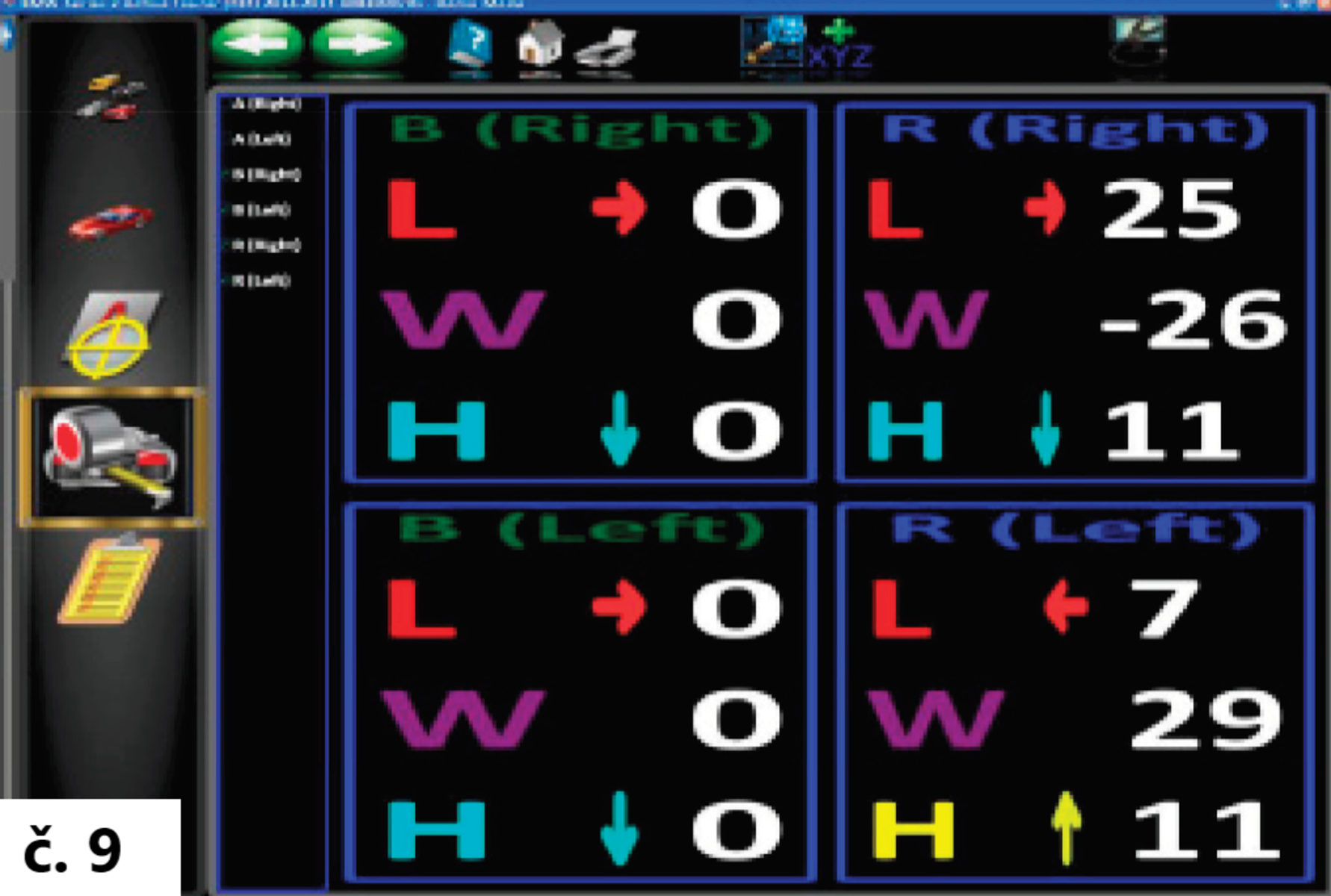

• (viz obr. č. 9):
  • Body nulové přímky a referenční body byly přednastaveny s již přiřazenými sondami.Živé rovnání a vysoká viditelnost byly deaktivovány a vytváření zpráv je omezeno jen na nejnovější naměřené údaje.
  • Uživatelem zvolené body nulové přímky jsou nyní reprezentovány červenou barvou, referenční body zelenou a všechny ostatní body modrou.
  • Na obrazovce vysoké viditelnosti můžete zobrazit i jeden pár bodů.

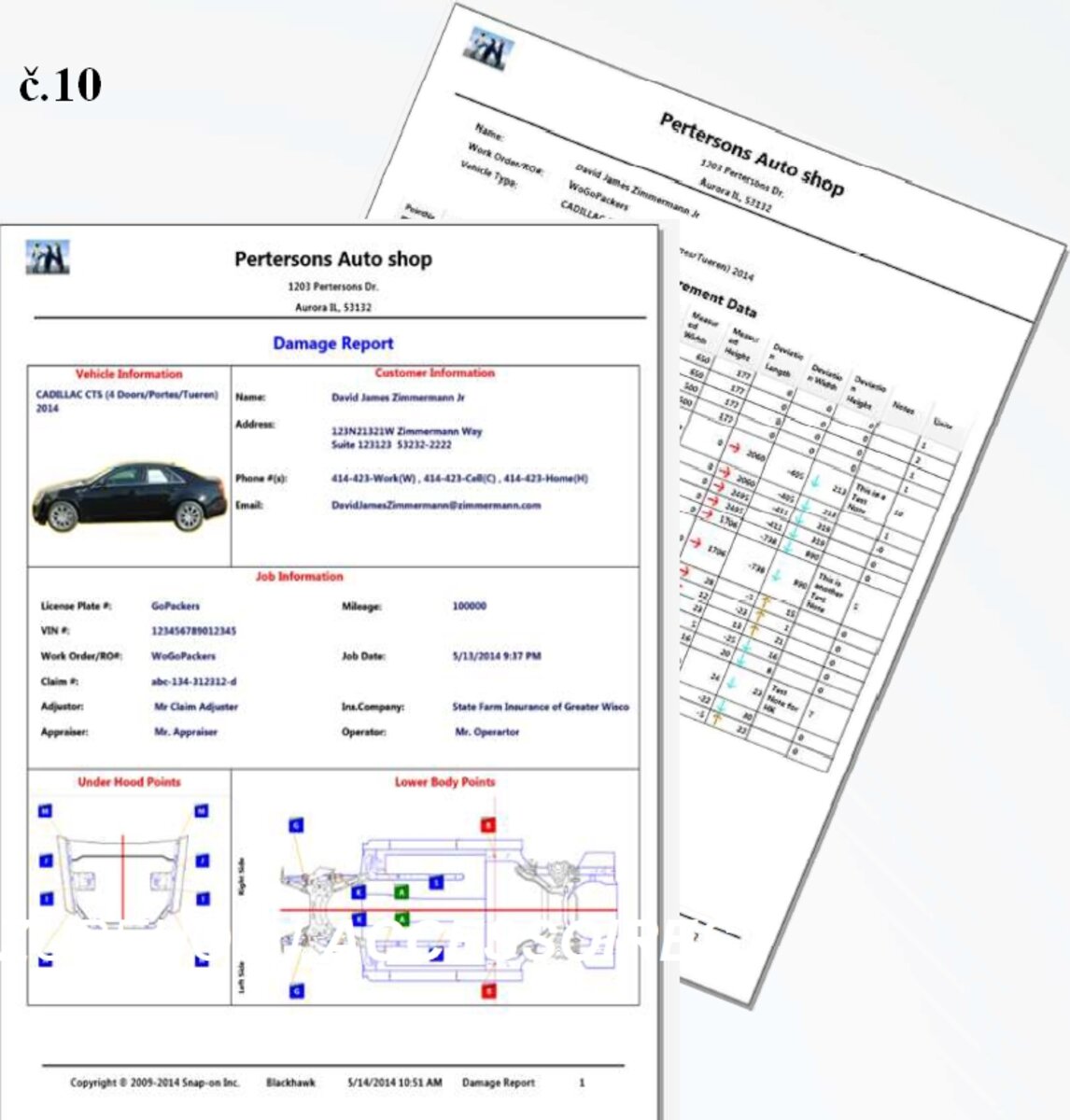

• Kontrola – Potvrzení o opravě (viz obr. č. 10)
  • Doklad s údaji o rozměrech před opravou, během opravy a po opravě
  • Pro tisk jsou k dispozici dvě zprávy: Damage Condensed (Poškození – zhuštěné) a Repair condensed (Oprava – zhuštěné).
  • Tyto dvě zprávy automaticky vyberou k tisku informace o zákazníkovi, čárovou grafiku a naměřené údaje s možností odhadu jednotek (Units Estimate) jako volitelné položky.
  • Zpráva zahrnuje fotografii vozidla
• Součásti a technické specifikace – Hardware

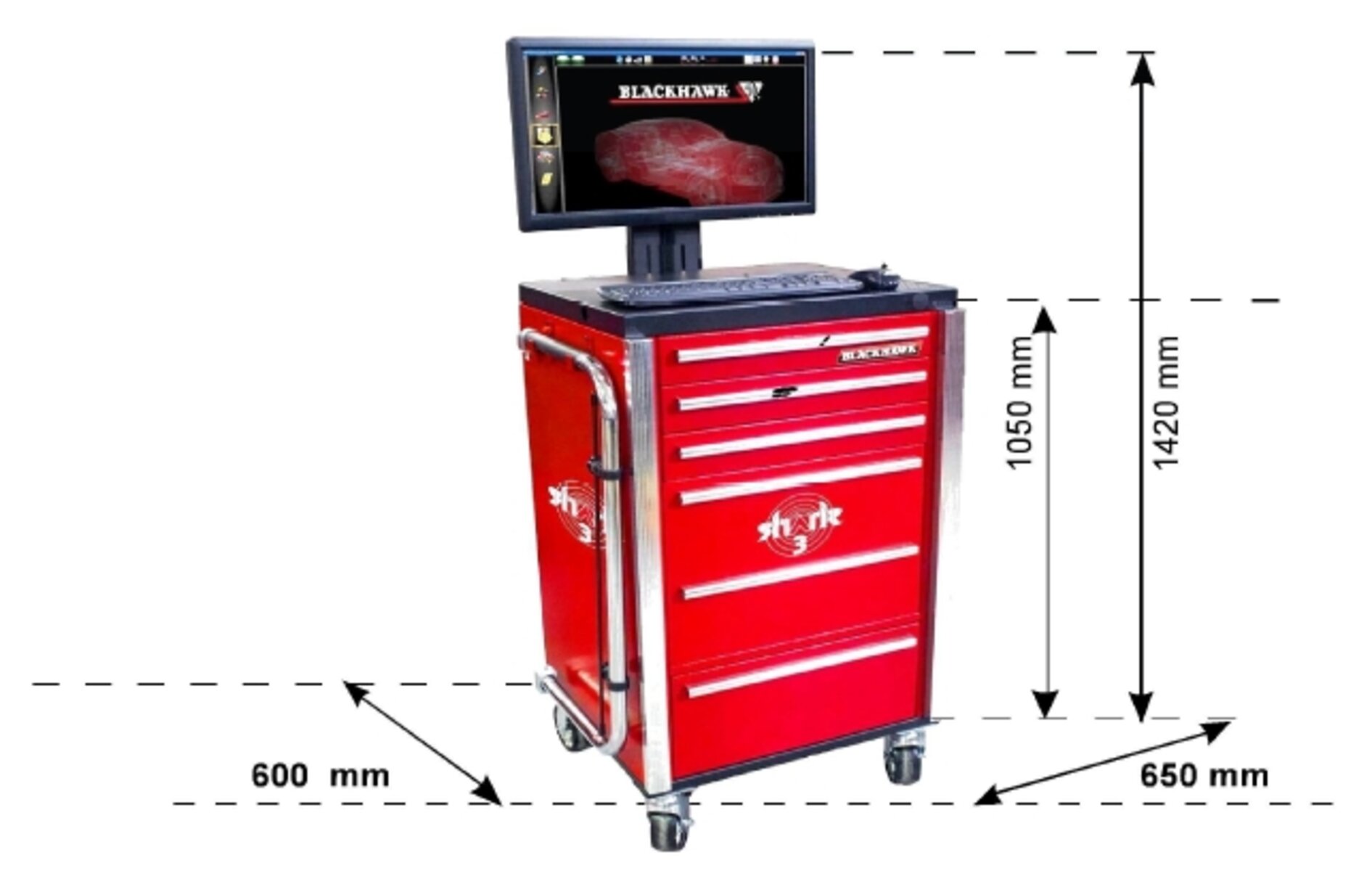

  • Nový design konzoly

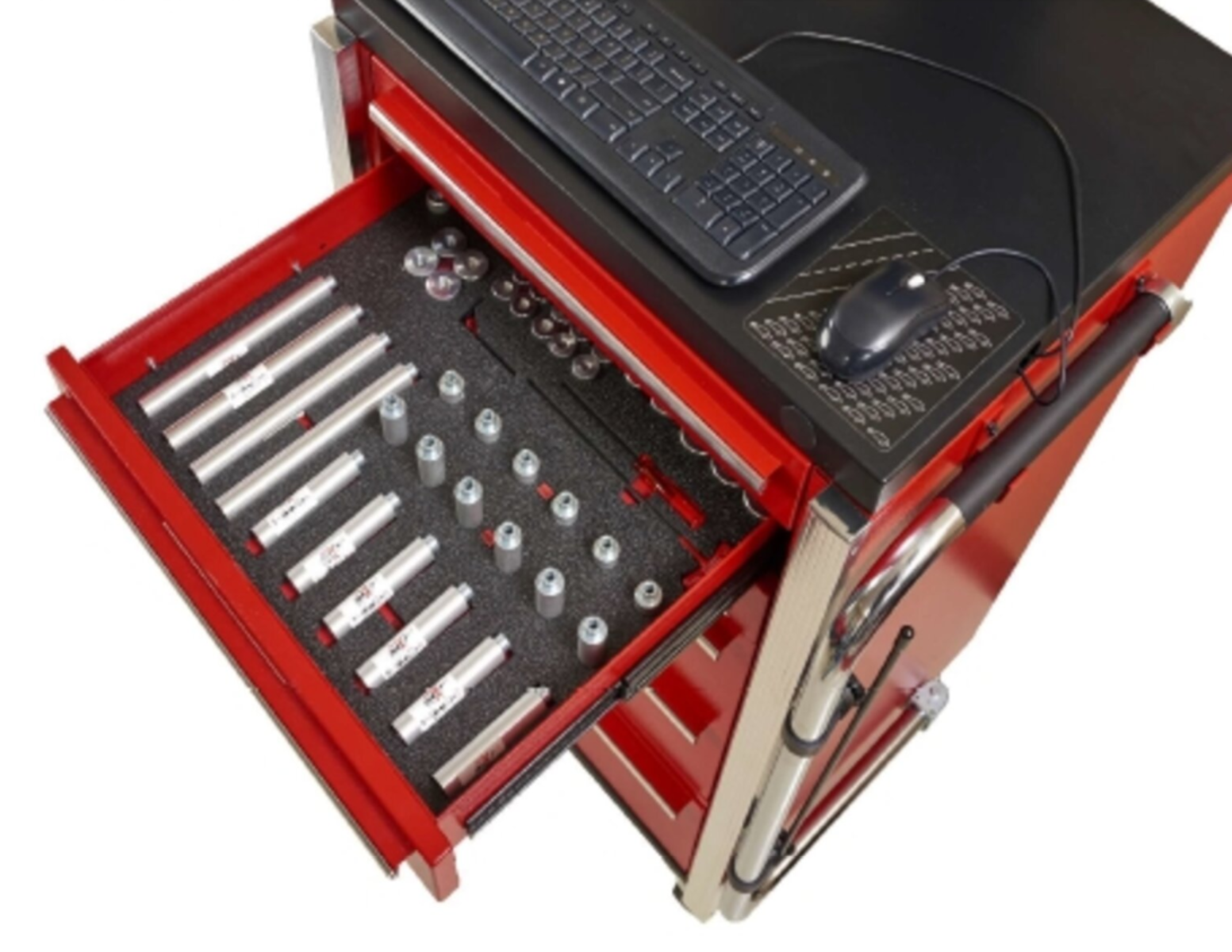

  • Průměr 4×7,5 cm; chromová zamykatelná kolečka
  • LCD HD displej 27” pro maximální náhled z jakéhokoliv místa kolem vozidla
  • Zkušební sondy mají suchý zip pro snadné uložení

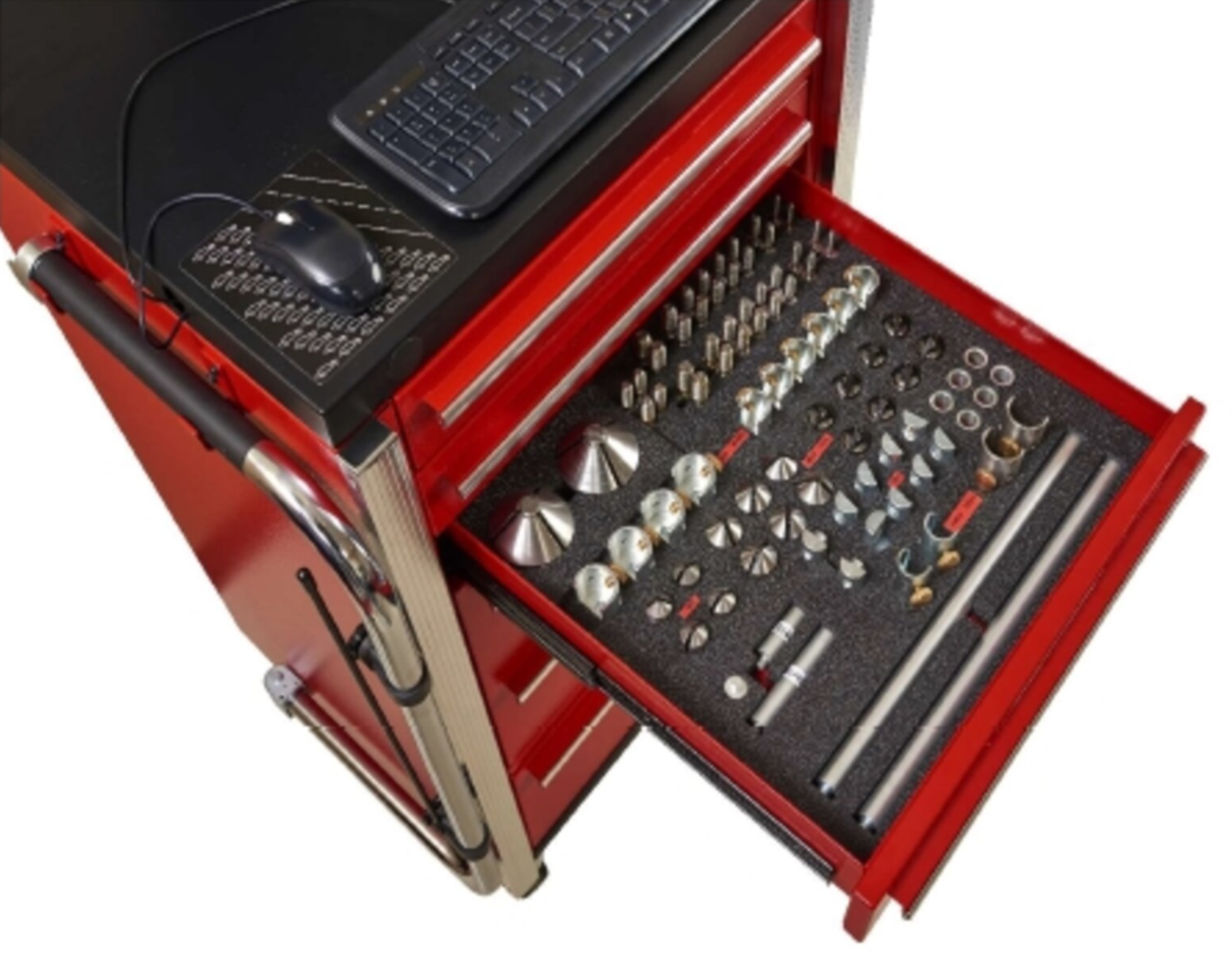

  • Polyuretanová pěna s příslušenstvím nabízí maximální oddělení magnetických nástavců a lepší ochranu příslušenství.

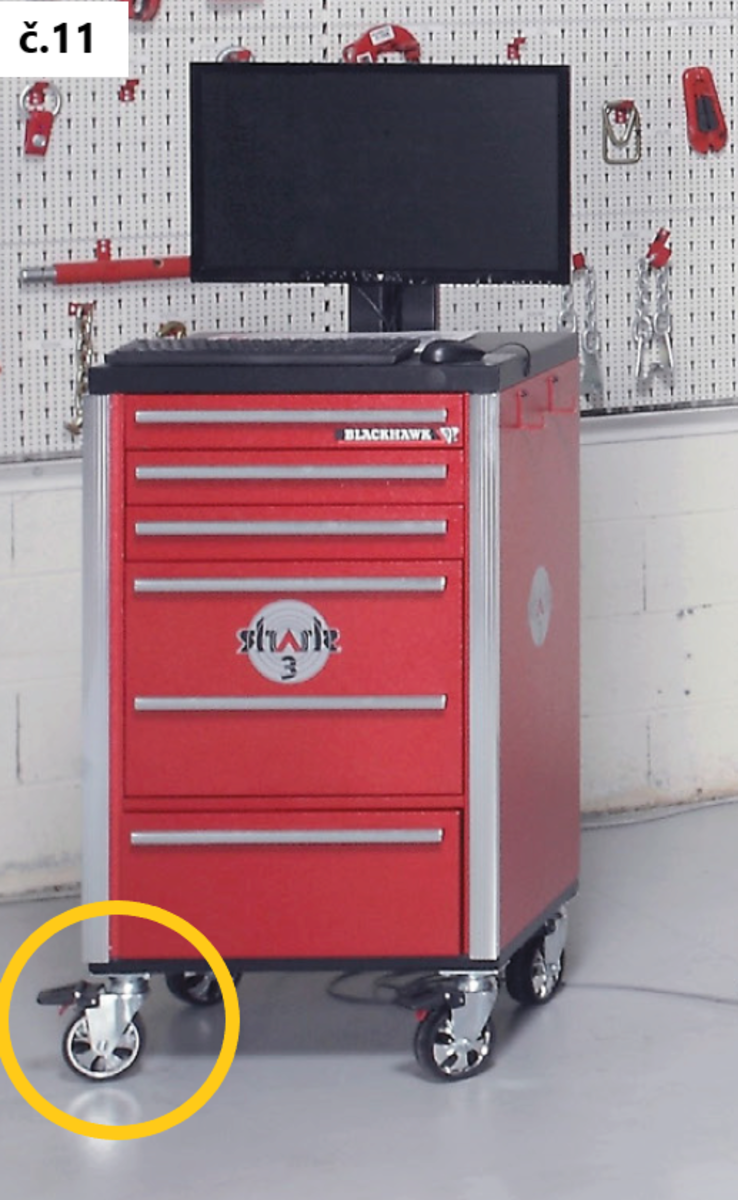

  • Přední pojezdová kolečka se zajištěním proti nechtěnému pohybu (viz obr. č. 11)

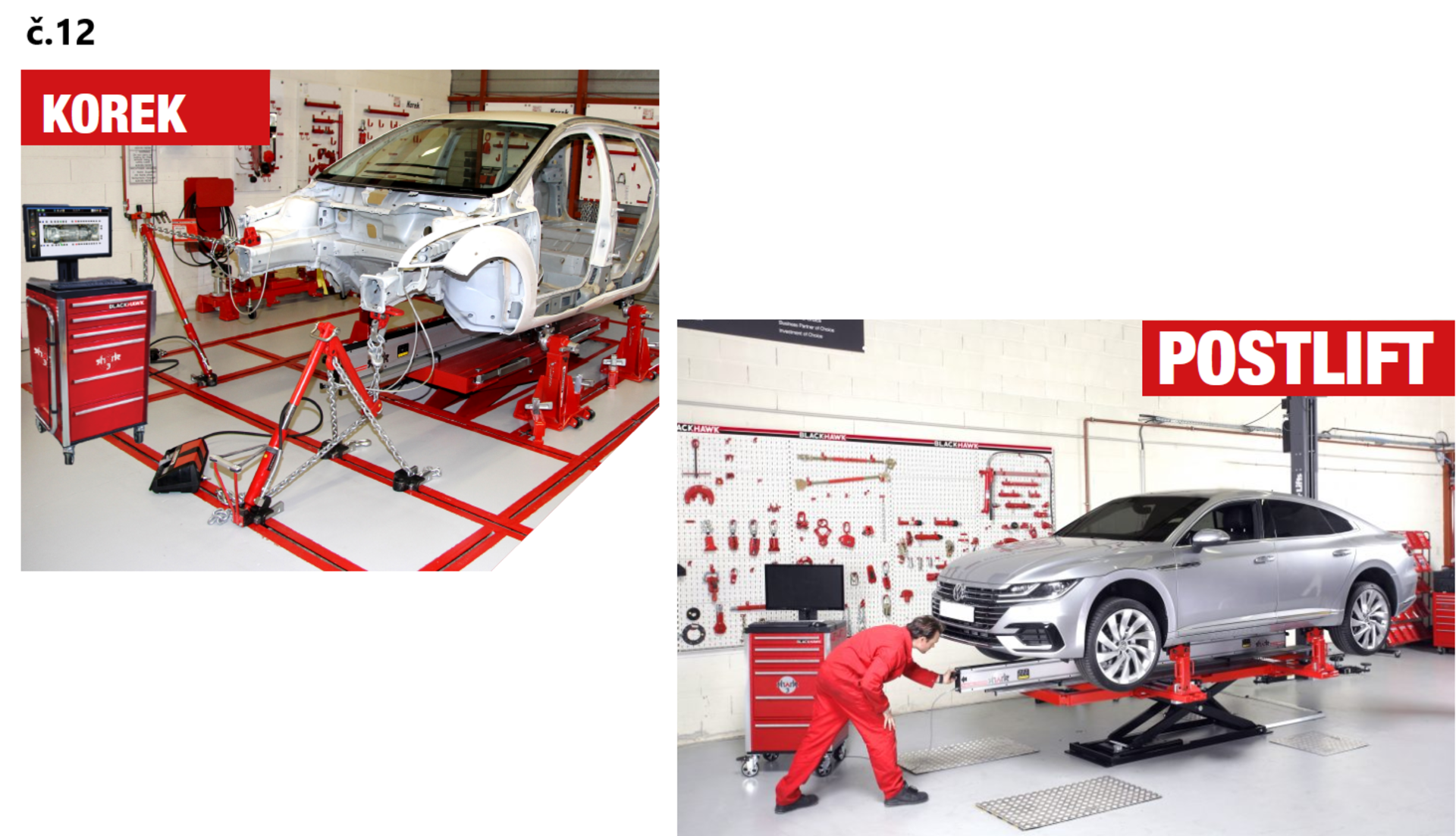

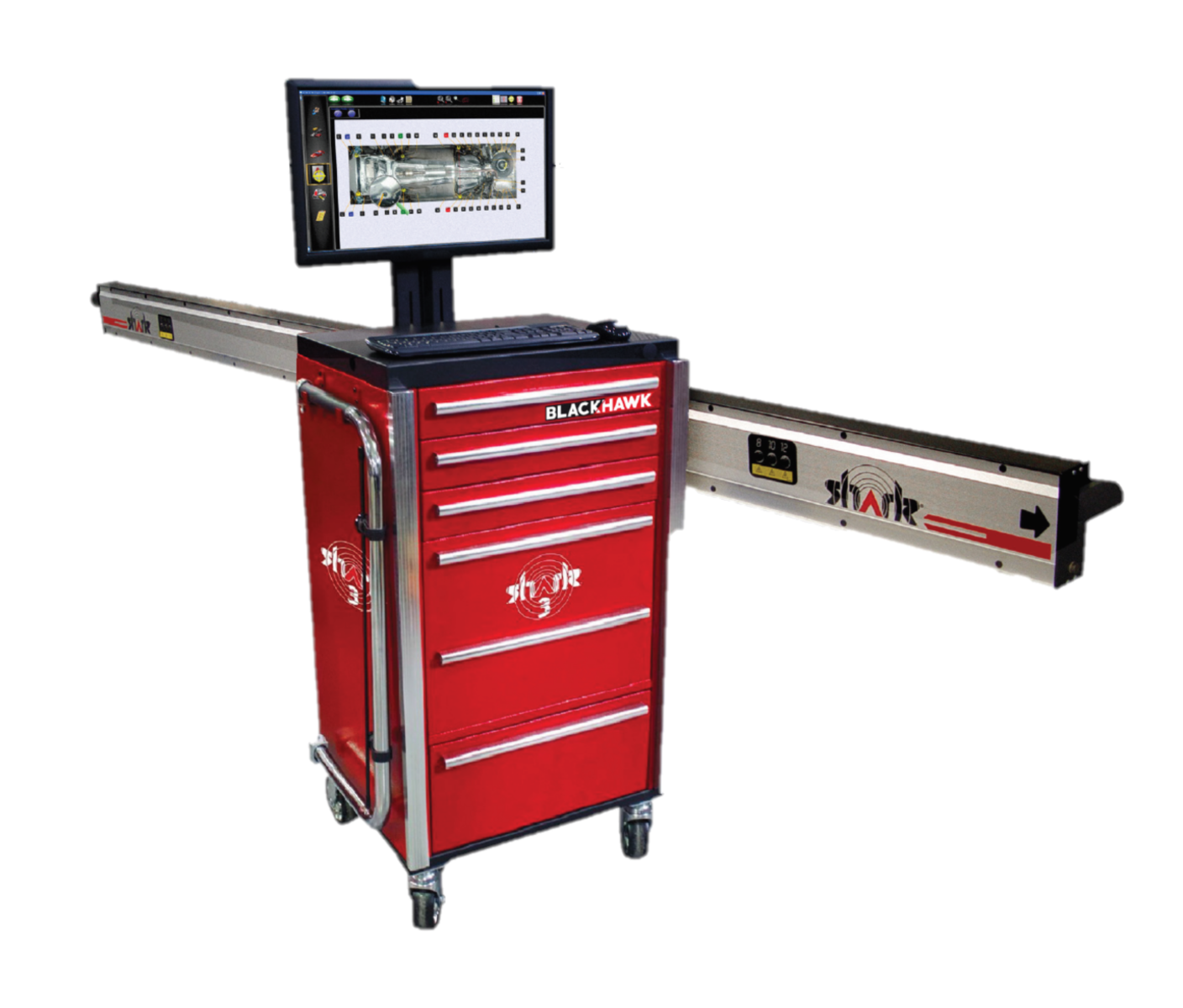

  • Lze kombinovat se všemi měřícími systémy (viz obr. č. 12)
  • Sada 6 sond

• Další provedení:
  • SHA54 – bez Mc Pherson / sada 8 sond
  • SHA55 – bez Mc Pherson / sada 6 sond

• Volitelné

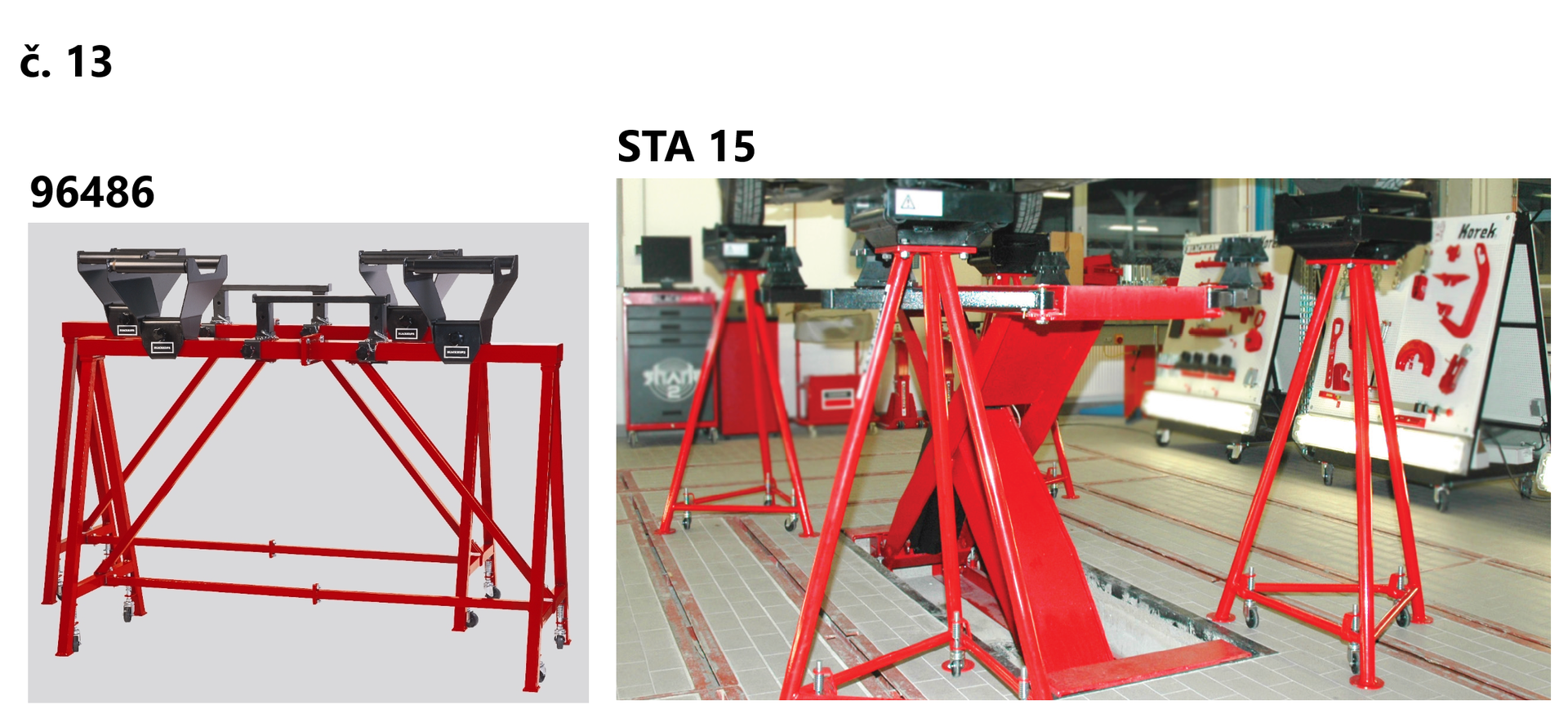

  • 96486, STA15 – Diagnostické stojany (viz obr. č. 13)

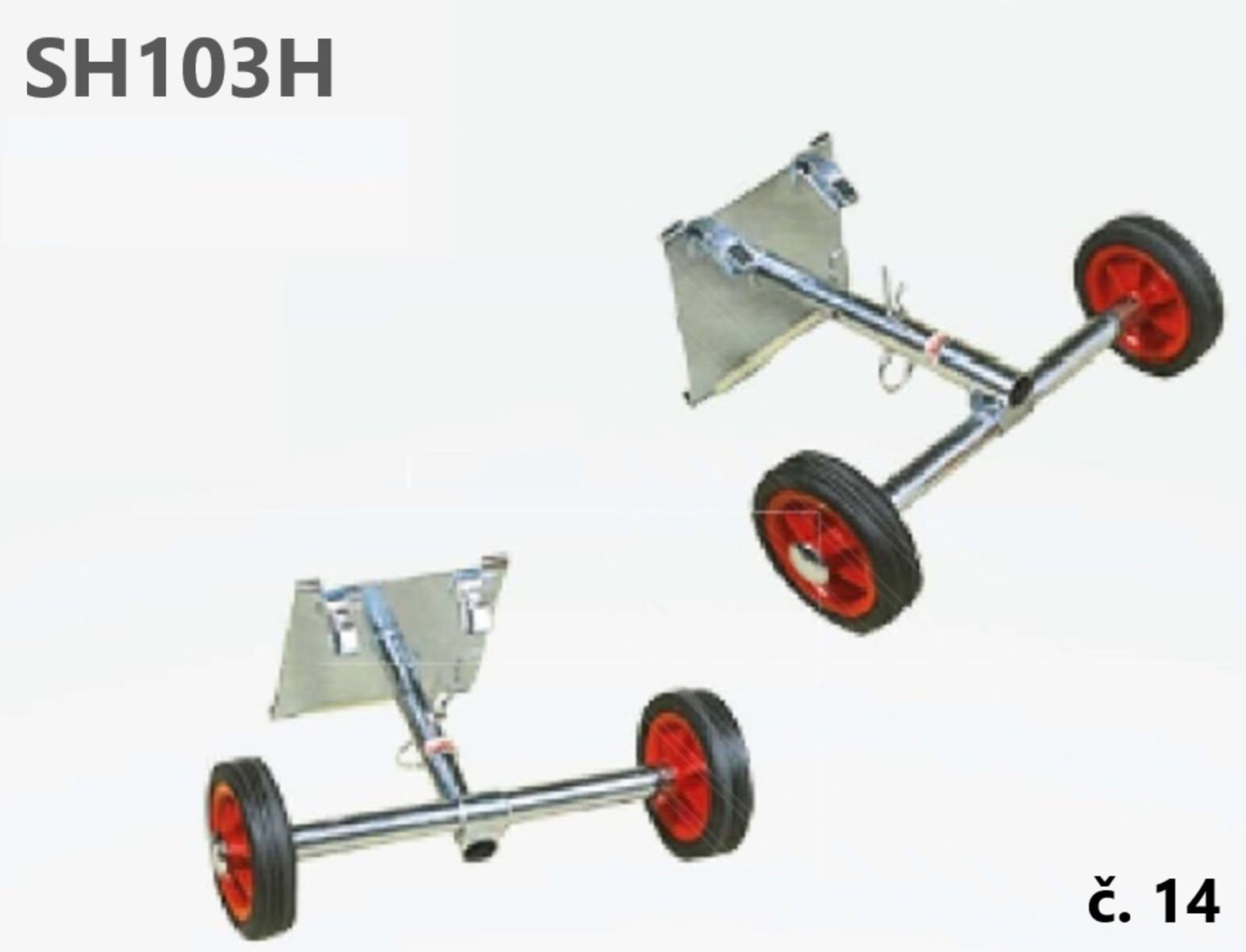

  • SH103H – Mobilní podpěry pro nosník SHARK (viz obr. č. 14)

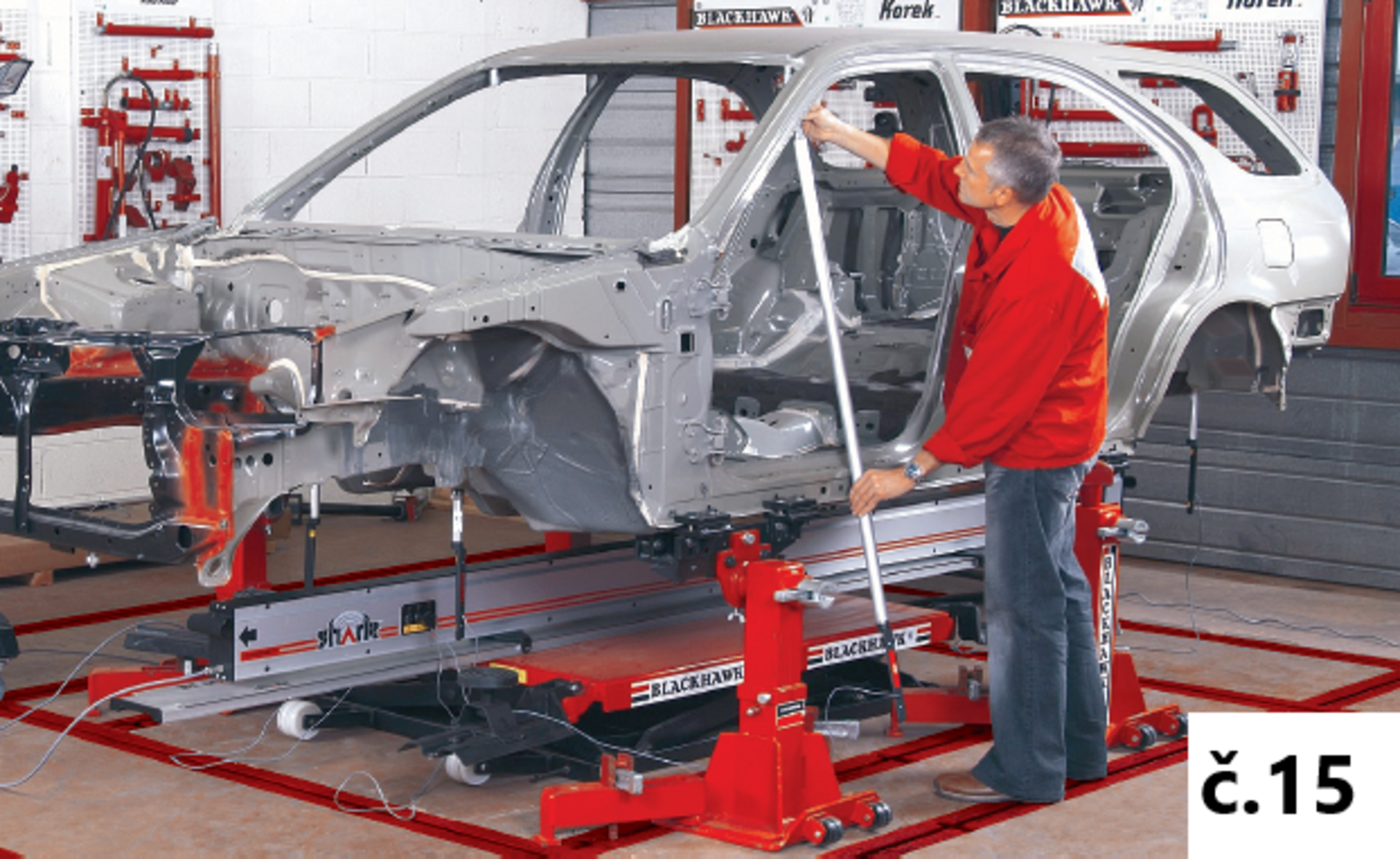

  • SH109A – Měřidlo pro vysoké měřící body (viz obr. č. 15)

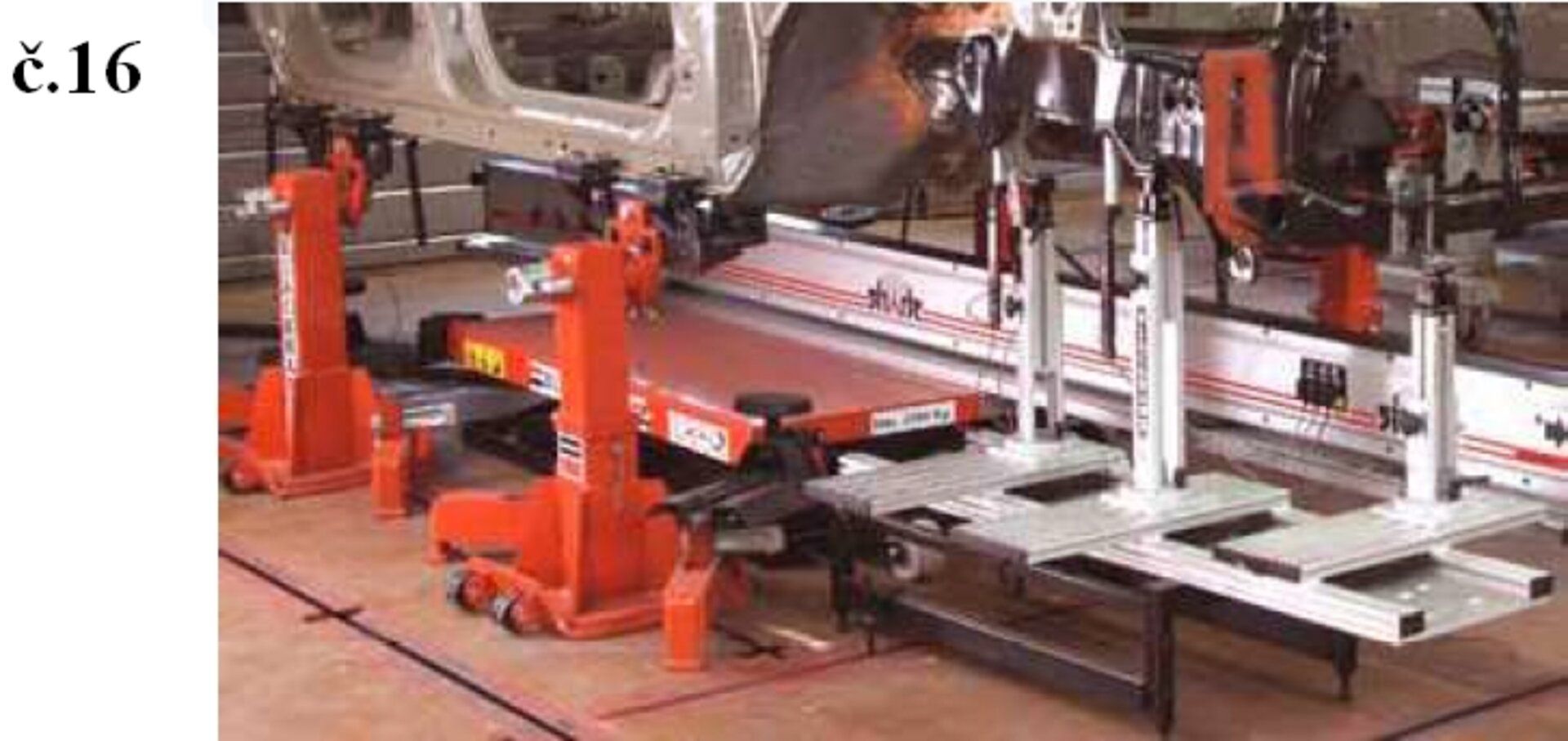

  • SHF1A – Univerzální konzoly, ULTRAZVUKOVÉ umístění (viz obr. č. 16)

Video

Blackhawk elektronické měřící zařízení SHARK
